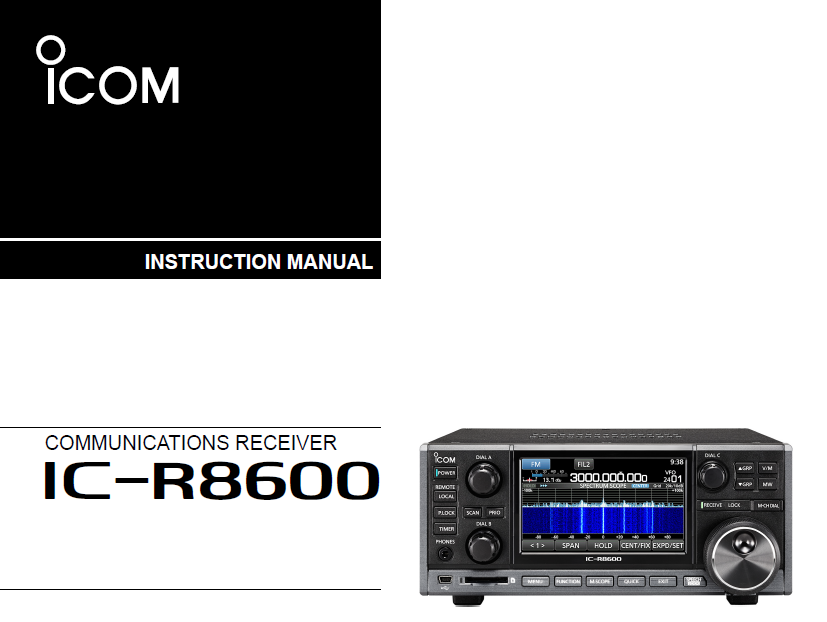

IC-R8600/ENG/IM3a多频段多模式台式接收机英文说明书

ICOM 艾可慕IC-R8600宽带接收机英文说明书:

IC-R8600宽带接收机是日本艾可慕新款接收机，可替代IC-R8500,R9000L等老款已停产的接收机。IC-R8600具有0khz至3GHz的超宽带覆盖，IC-R8600具有各种数字信号解码，包括 P25 (Phase 1), NXDN™, dPMR™, D-STAR, 日式DCR (Digital Convenience Radio)。以及传统的模拟信号接收，如USB、LSB、FSK、CW、AM、s-am（同步AM），FM和WFM模式，覆盖范围可以以1Hz的步进在10KHz到3GHz之间进行步进选择。 RSSI的绝对值指示（接收信号强度指示器）IC-R8600可以显示信号强度，其显示的单位有：dBμ, dBμ (emf) 和dBm，具有高精度±3dB（0.5–1100mhz之间），可用于测量信号强度水平。 FPGA软件解调  IC-F8600利用FPGA（可编程门电路）和DSP处理单元，对接收信号进行解处理，直接把高频信号转换成频率VHF/UHF信号，进行A/D转换，再传输到FPGA处理，DSP进行优化。使用122.88MHz的采样频率对信号就行接收和高质量还原。  高性能的接收系统 IC-R8600在高频段有11个RF带通滤波器，在VHF/UHF有13个带通滤波器。只能通过设定的信号，而超出范围的强干扰信号都会阻止掉。同时本机在14.1MHz可以提供+30 dBm的IP3和105db动态范围。IP3在144MHz是+10dBm，在440MHz.是0dBm。高容量的信道存储 IC-R8600有多达2000个常规频道，可以分成100组，除了常规信道之外，本机多可以设置100个扫描跳过信道和50对程序扫描边缘信道。可以对扫描的信号进行自动存储（大200信道）。这些信道也可以通过PC软件编程修改设置。各种扫描功能 IC-R8600有多种扫描功能，其扫描速率是每秒可以扫100个信道。编程扫描/精准编程扫描    ⊿F扫描/⊿F精准扫描  优先扫描 信道扫描 选择性信道扫描 自动存储扫描 实时频谱功能  IC-R8600具有高分辨率实时频谱功能，每秒30帧（近似值）扫描速度，±2.5mhz范围跨度（显示范围）和动态范围110db（在±2.5khz跨度）。频谱可以在随时间变化发现微弱的信号，请选择好频率范围，快速，流畅，直观的操作方式 ，为了有效获取预期的信号，IC-R8600给您提供了快速，准确的操作界面体验。4.3英寸大的彩色显示屏，具有触摸屏功能，用于收集运行信息。通过点击屏幕上的指示和图标，设置菜单将弹出，参数可以很容易地调整。当A、B或C多功能控制旋钮被按下时，显示器上的各种功能，如扫描速度、射频增益、音频音调、显示背光或其他菜单就会弹出。 SD卡录音功能 接收机可以将接收到的音频以波形的方式记录到SD卡上面，录制的音频可以在电脑或者接收机上面播放。32G的卡可以录音长达270个小时。另外屏幕捕捉功能可以记录到SD卡上面。通过IP网络或者USB电缆实现远程控制功能 通过选件RS-R8600，电脑可IP网络或者USB电缆，使用控制软件对接收机进行控制。  I/Q输入输出信号  本机有输入输出中频信号接口，它可用于分析频谱或解码信号。（需要第三方软件）

     其他功能

·        ３个天线接口：ＳＯ－２３９，ＲＣＡ，Ｎ型接口

·        时钟和NTP功能

·        中心调整和ＡＦＣ自动频率控制

·        语音合成功能

·        音频功能：高通/低通滤波器，低音，高音和去加重

·        数字解码

·        IP+三阶截取点

·        主旋钮调整

·        拨号锁定和面板锁定

·        CI-V控制

·        后视版
