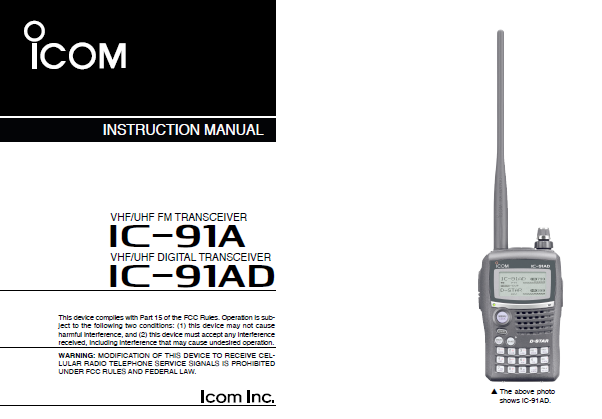

IC-91A_AD_1a业余手持对讲机英文说明书
ICOM
艾可慕
业余电台
无线电设备
无线电通讯
手动编程

IC-91A_AD_1a业余手持对讲机英文说明书:

正确架设天线和连接馈线

选购好合适的天线后，还必须正确地安装架设，才能发挥出佳效果。天线的长度和架设规范是不能改变的，但对于某些天线而言，架设的方向和高度是靠用户自已掌握的，应严格按通信的方向和距离来确定方向和高度。天线的架设位置以开扩的地面为好，没有条件的单位也可以架在两个楼房之间或楼顶。天线高度指天线发射体与地面或楼顶的相对高度。架在楼顶时，高度应以楼顶与天线发射体之间的距离计算，不是按楼顶与地面的高度计算。我们提醒用户，切忌因为架设场地不理想或怕麻烦，就随便把天线架起来完事，这样做通信效果很可能是不好的。另一个要点是馈线的选用和布设。馈线是将电台的输出功率送到天线进行发射的唯一通道，如果馈线不畅通，再好的电台和天线，通信效果也是很差的。馈线分为明馈线和射频电缆两类。目前100W~150W电台一般都使用射频电缆馈电方式。选用射频电缆时要注意两项指标:一是阻抗为 50欧姆;二是对高使用频率的衰耗值要小。- .般来讲，射频电缆直径越粗，衰耗越小，传输功率越大。在实际使用中，100W 级短波单边带电台，常选用SYV-50-5或SYV-50-7的射频电缆，必要时也可以选SYV-50-9的射频电缆。天线在进行安装选位和布设时，应尽可能缩短馈线的长度，普通SYV-50-5馈线每1米造成信号衰减0.082dB，这意味着100W 电台功率通过50米馈线送达天线时，功率剩下不到40W。因此通常要求馈线长度控制在30米以内。如果因为场地条件限制必须延长馈线，则应采用大直径低损耗电缆。另外在布设电缆，应尽量减少弯曲，以降低对射频功率的损耗，如果必需弯曲，则弯曲角度不得小于120度。

以上是IC-91A/AD/1A业余电台说明书的部分说明，如需查看请回到上方下载。
