一 简介

短波通讯由于可利用空中电离层反射实现通讯的天波传输，天然具有通讯距离远，可实现简单短波设备间跨洋通讯，技术成熟的特点，在通讯手段多样化的今天，仍然占据一席之地，深受广大短波爱好者喜爱和探究新的应用领域。

短波通讯天线由于工作频率低，天线电长度小，电抗成分大，引起天线带宽窄，辐射效率低，增益低等难以克服的劣势和架设难点。设计者自然在设计天线的过程中采用各种技术手段来克服其难点，有固定架设的三线宽带天线，方便灵活的临时斜拉天线，便携折叠天线，电调谐的车载安装天线等多种形式，满足多样化的应用需求，解决在不同环境下的天线应用。

二  天线的辐射原理与地线

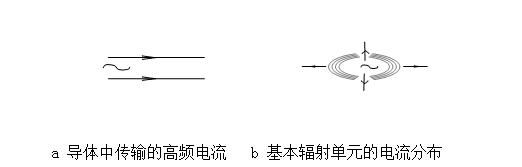

天线是无线电信号和无线电波形成间的转换器，有千里眼，顺风耳的美誉，是无线通讯不可缺少的部件。当电信号通过非平衡电缆传输到开放系统天线时，匹配网络起到滤波和匹配发射系统的作用。

显然这个网络匹配系统少不了对传输电缆外导体的连接表面电流处理和电波传输方向上的影响控制作用，这在很多文献中都有论述。

有上述可见，天线的外导体地线处理在天线辐射系统中有着十分重要的作用，少了它的恰当处理不仅天馈系统不匹配，功率无法有效发射，天线传输的低驻波和方向控制都无法实现。

三 短波车载天线的接地

车载天线由于在移动中使用，不能够像固定天线那样有20多米辐射体长度，只能通过匹配系统缩短天线长度，以损失天线效率和增益为代价，利用天线调谐器来窄带匹配通讯频率。

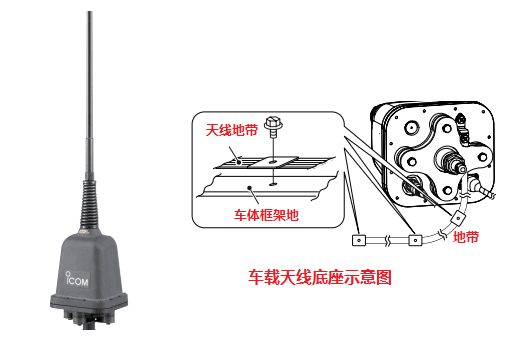

这时天线的地线就是天线组成的一部分，通过和车体的良好连接和车体一起组成天线接地系统，为匹配和天波传输提供了保证，所以短波车载天线安装中除天线整体位置不受车体阻挡外良好的接地连接是必须的，同时接地位置和地线布局要固定好，防水不晃动为宜。
