功能特点：

内置双重迷你频谱显示和瀑布式频谱显示

4段中频滤波器选择

自动预选功能

内置3个DSP电路

内置2重AGC电路

高稳定度晶体振荡器，稳定度在±0.05ppm

200W大功率输出

内置2套独立的接收系统，可做立体声接收

内置RTTY，PSK31 PSK63工作方式

通带调谐功能

手动陷波和自动陷波

噪音抑制，噪音消除功能

内置音频均衡器

语音压缩功能

配有SD卡槽

录音功能

内置天调

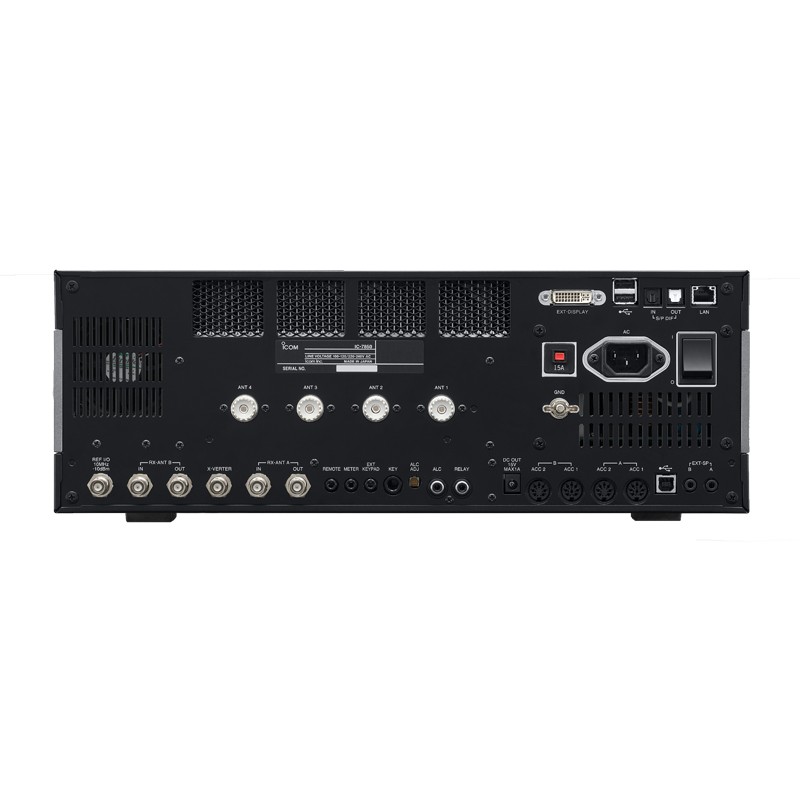

具有六个天线端口（两个仅接收端口和四个接收/发射端口）

多种网络接口

远程控制

前置放大器，7级衰减器

内置VOX

分频操作

五种扫描方式

屏保功能，屏幕截图功能

IC-7850指标参数
频率范围¹	接收：0.030–60.000MHz^2 发射：美版 1.800–1.999MHz 3.500–3.999MHz 5.255–5.405MHz^2 7.000–7.300MHz 10.100–10.150MHz 14.000–14.350MHz 18.068–18.168MHz 21.000–21.450MHz 24.890–24.990MHz 28.000–29.700MHz 50.000–54.000MHz 发射：欧版 0.1357–0.1378MHz 1.810–1.999MHz 3.500–3.800MHz 7.000–7.200MHz 10.100–10.150MHz 14.000–14.350MHz 18.068–18.168MHz 21.000–21.450MHz 24.890–24.990MHz 28.000–29.700MHz 50.000–52.000MHz
工作模式	USB, LSB, CW, RTTY, PSK31/63, AM, FM
频道数量	101 (99常规， 2边界扫描)
天线接口	SO-239×4 和 BNC×2 (50Ω不平衡(调谐关闭))
使用温度	0°C to +50°C;
频率稳定度	小于 ±0.05ppm (0°C to +50°C @ 54MHz,预热后)
频率分辨率	1Hz (最小值)
电源供电	85–265V AC
电流消耗	TX: 800VA (最大功率输出) RX: 130VA/120VA typ. (最大音量/待机)
外观尺寸(W×H×D, 不含突出部分)	425×149×435 mm;
重量(approximate)	23.5 kg;
发射指标
输出功率	SSB/CW/FM/RTTY/PSK: 5–200W AM: 5–50W 发射转换(CW): 大于 –20dBm
调制方式	SSB : Digital P.S.N. modulation AM : Digital low power modulation FM : Digital phase modulation
杂散发射	HF: 大于 60dB, 50MHz: 大于 70dB
载波抑制	大于 63dB
无用边带抑制	大于 70dB
⊿TX 可变范围	±9.999kHz
麦克风阻抗	600Ω (8-芯)
接收指标
接收方式	二次超外差
中心频率	主接收: 64.455MHz/36kHz (1st/2nd) 副接收: 64.555MHz/36kHz (1st/2nd)
灵敏度(标称) (HF: Pre-amp 1 ON, 50MHz: Pre-amp 2 ON)	SSB, CW, RTTY, PSK (BW=2.4kHz, at 10dB S/N) 0.1MHz～1.7999MHz：0.5μV 1.8MHz～29.990MHz：0.16μV 50MHz～54MHz　　　：0.13μV AM (BW=6kHz, at 10dB S/N) 0.1MHz～1.7999MHz：6.3μV 1.8MHz～29.990MHz：2μV 50MHz～54MHz　　　：1μV FM (BW=15kHz, at 12dB SINAD) 1.8MHz～29.990MHz：0.5μV (28–29.9MHz) 50MHz～54MHz：0.32μV
红色灵敏度(小于) Preamp ON SSB, AM, FM: at 12 dB SINAD (欧版)	SSB (2.4 kHz): 1.8–2.999 MHz 10 dBμV emf 3.0–29.999 MHz 0 dBμV emf 50 MHz 段 –6 dBμV emf AM (4 kHz, 60% modulation): 1.8–2.999 MHz 16 dBμV emf 3.0–29.999 MHz 6 dBμV emf 50 MHz 段 0 dBμV emf FM (7 kHz, 60% modulation): 28–29.700 MHz 0 dBμV emf 50 MHz 段 –6 dBμV emf
静噪灵敏度	SSB, CW, RTTY, PSK: 小于 5.6μV (Pre-amp: OFF) FM: 小于 1μV (Pre-amp: OFF)
选择性	SSB (BW=2.4kHz, sharp)：2.4kHz/-3dB　3.6kHz/-60dB CW/RTTY/PSK (BW=500Hz, sharp)：500Hz/-3dB　700Hz/-60dB AM(BW=6kHz)：6.0kHz/-3dB　15kHz/-60dB FM(BW=15kHz)：12kHz/-6dB　20kHz/-60dB
杂散和图像抑制	大于 70dB
音频输出功率	大于 2.6W (10% distortion, 8Ω load)
天调指标
匹配阻抗	HF 段: 16.7Ω-150Ω 不平衡 (VSWR 好于 3:1) 50MHz: 20Ω - 125Ω不平衡 (VSWR好于 2.5:1)
最小工作功率	HF 段: 8W, 50MHz 段: 15W
调谐精度	VSWR 1.5:1 或者小于
插入损耗	小于1.0 dB (调谐后)
