ICOM 艾可慕 MA-510TR雷达英文说明书：

通常由天线、发射机、接收机、显示器和电源5部分组成。

①天线:

航海雷达早期用抛物面反射天线，现已为波导隙缝天线取代。天线辐射以水平线性极化为主;为提高雷达在雨雪中的探测能力，有的天线装有圆极化装置。发射和接收一般合用一个天线，由双工器(收发开关)转换。天线由马达驱动，作360°连续环扫。为保证方位测量精度和方位分辨力，天线波束水平宽度要窄，很多3厘米航海雷达在1°以内。为防止船舶摇摆时丢失目标，波束垂直宽度较宽，约为25°。

②发射机:

采用脉冲体制。脉冲宽度约为 0.05~2微秒。近距离档用较短脉冲，以提高距离分辨力;远距离档用较长脉冲，以增大作用距离。工作波段以X波段(9320~9500兆赫)和S波段(3000~3246兆赫)为主，这两种波段的雷达通常分别称为 3厘米雷达和10厘米雷达。在天线尺寸相同的情况下，前者有较高的方位分辨力，有利于近距离探测;后者受雨雪杂波和海浪杂波的干扰较小，电磁波经过雨区的衰减也小，如果发射功率相同，远距离灵敏度较高，有利于远距离探测。雷达同时安装这两种波段，可取长补短。

③接收机:

采用直接混频超外差式，设有海浪干扰抑制电路和雨雪干扰抑制电路。为防止相同波段的雷达干扰，有的雷达设有抗同频异步干扰电路。发射机和接收机组装在同一机柜内，合称收发机。

④显示器:

采用距离方位极坐标的平面位置显示，扫描线和天线同步旋转，有若干档距离量程可供选用。测距可用活动距标或固定距标;测方位可用电子方位线或机械方位圈。70年代出现的高亮度显示器，可不用遮光罩，白天在驾驶台正常光线下供数人同时观察。有的采用彩色显示器，用不同颜色表示不同内容，使屏幕画面更醒目。

⑤电源:

早期 航海雷达用变流机，现已普遍采用逆变器，也有直接用船电的。

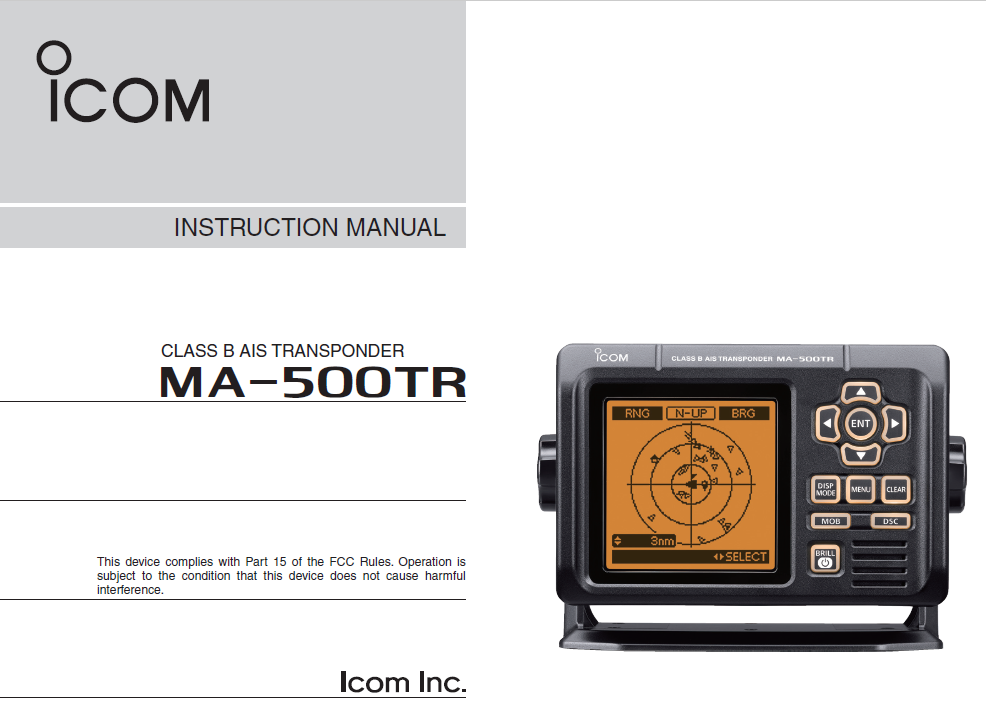

以上是MA-500TR航海雷达说明书的部分说明，如需查看请回到上方下载。
