短波宽带三线式天线架设

对讲机知识 2020.04.27 90人浏览过

一  短波通信特点

    短波电台在应急通信领域和广大的爱好者全球通联中具有重要作用,实现用简单无线设备通过天空电离层反射来完成远距离应急通联,实现在移动网络瘫痪,局部地域紧急灾害下的应急呼叫通讯和爱好者广交朋友的诉求。
    短波电台因为工作在30MHz以下频段,要想实现远距离较稳定通讯,天线的电尺寸不能太小,否则天线辐射效率低下,难以真正实现远距离通讯。虽然短波天线种类繁多,有鞭状的,斜拉便携的,高仰角谐振环和宽带三线式天线等适用于不同的使用环境,多年的应用证明,固定远距离通讯还是首选宽带三线式天线较好,不仅性价比高,架设方式相对规范,通讯效果相对稳定,通联成功率高。其它形式的天线由于尺寸所限,增益低,频段覆盖范围窄,架设方式多样,难规范统一等局限性通联效果相比一般。
    短波通讯距离和质量的好坏直接与天线架设场地环境和架设高度,方向情况密切相关。试想再高质量的短波电台若没有很好的通过天线来转换,那么实现对外辐射的高效率和无干扰的传播途径完成期望的通联效果也就只能是想想而已了。

二  宽带三线式天线结构简介

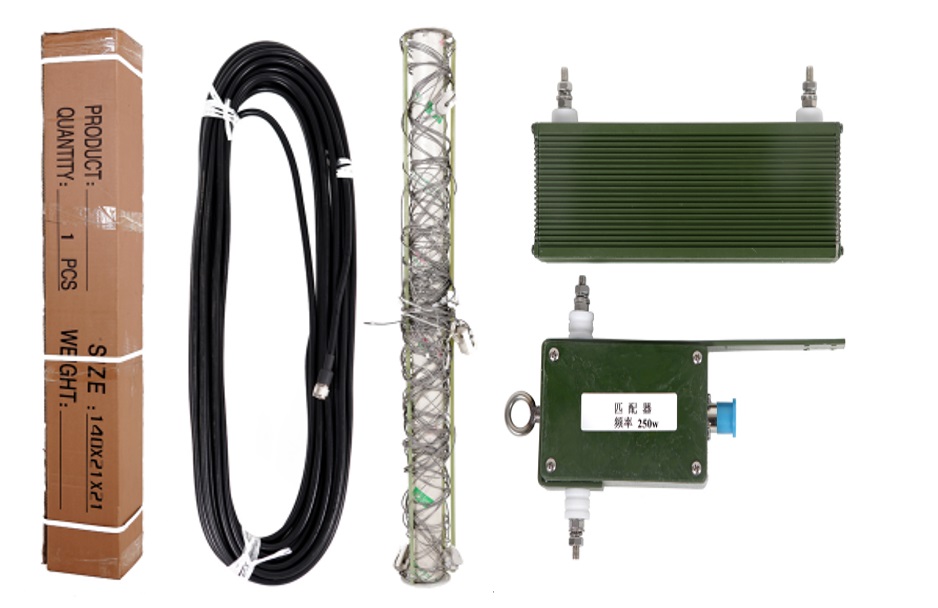

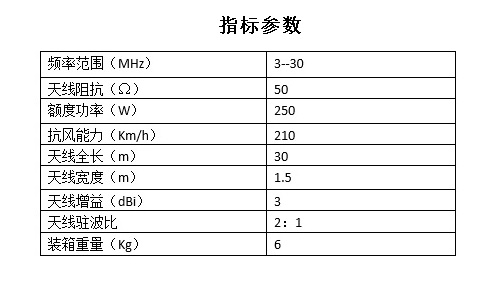

   天线展开为长30m,宽1.5m,架设场地在斜拉全向辐射时为至少18m宽度的无干扰开阔地点;水平架设时至少要求30m宽度的无干扰开阔地。

三  架设规范要求

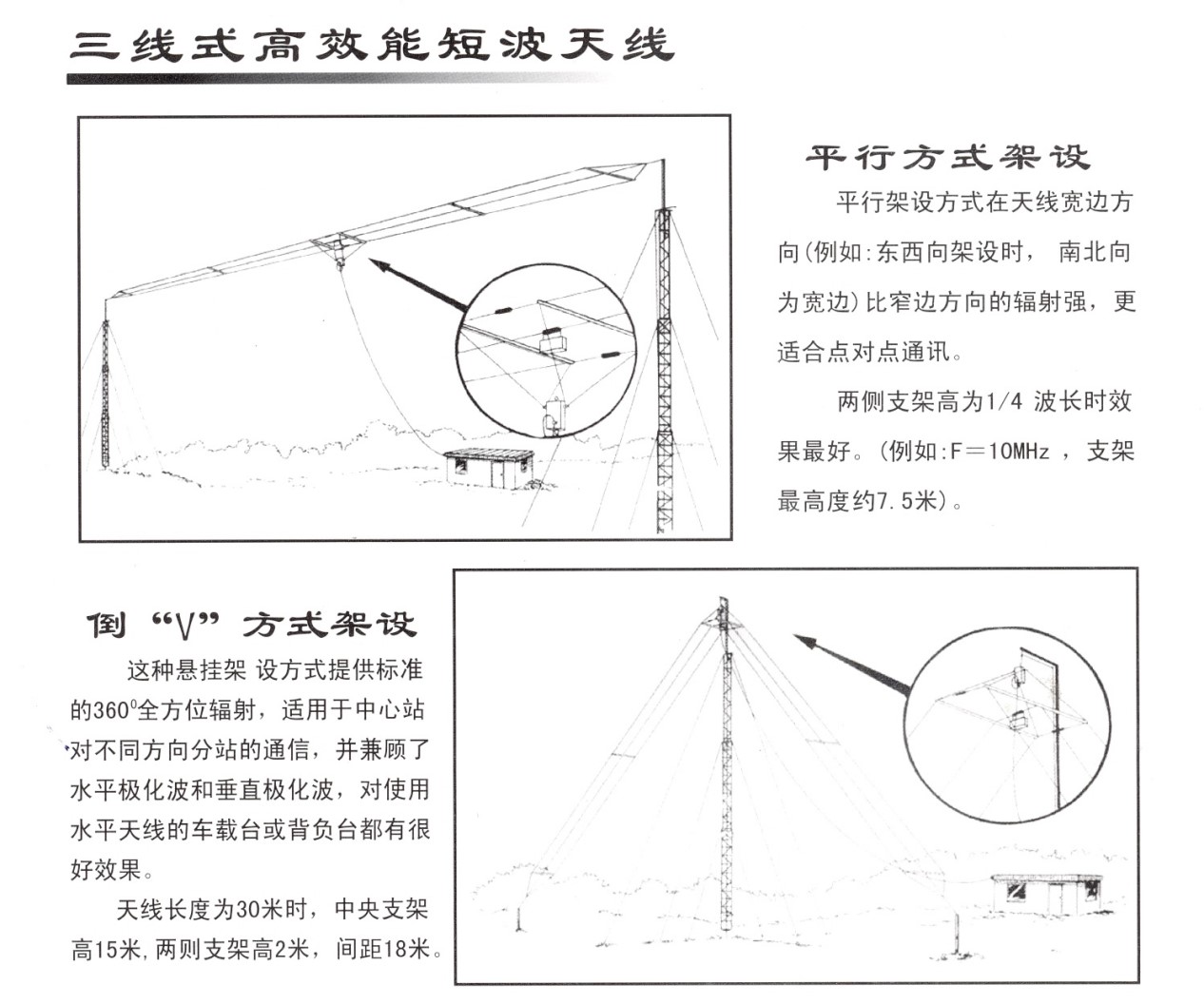

    短波宽带三线式天线有平行方式架设和倒“V”两种规范架设方式,分别适应于远距离定向通信和全向中等(近视500Km)左右距离通信。下面是一般架设要求,实际应用中根据工作频率可能会有更佳通讯高度和方向需要调整和试验。


 四  实际架设参考范例

    下面我们选取了一些场地尺寸情况和施工架设图片供参考

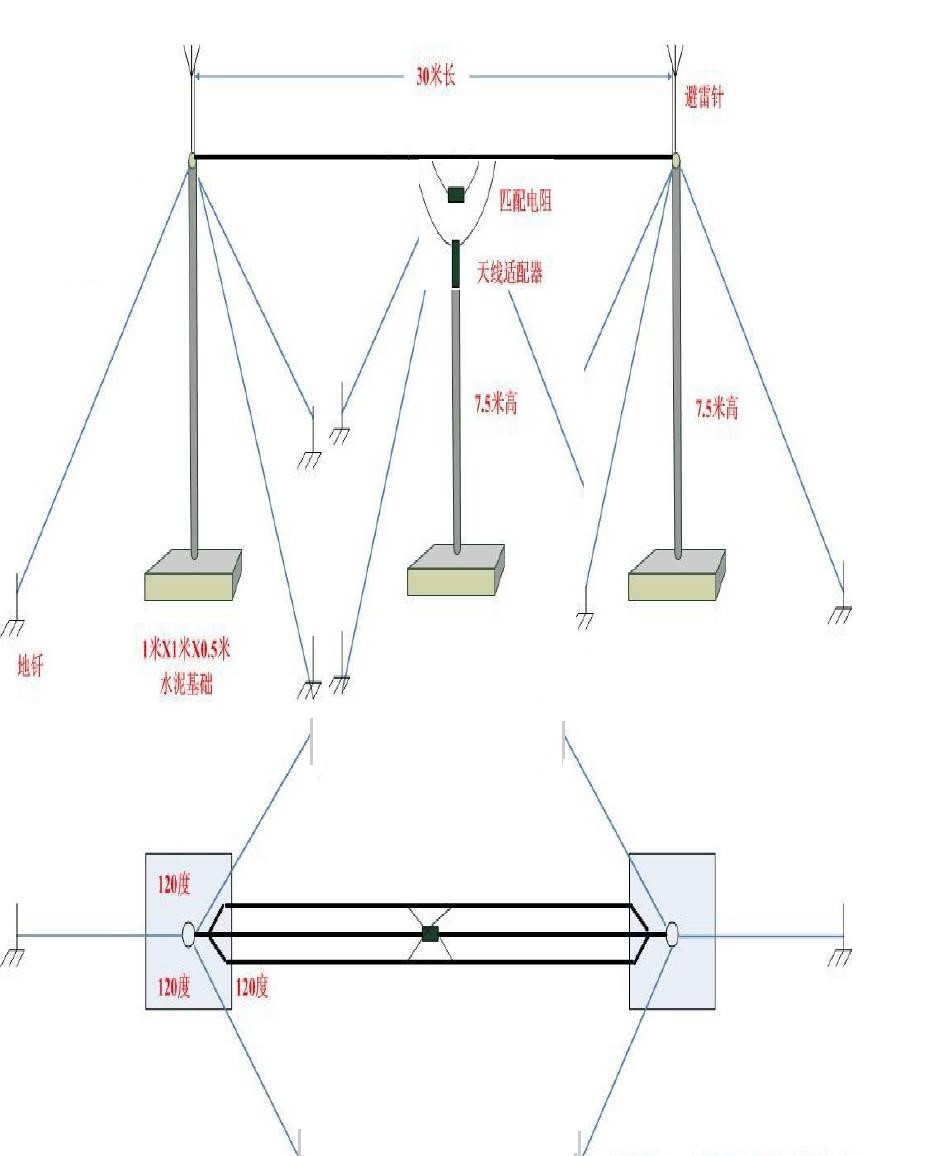

水平架设定向远距离通信

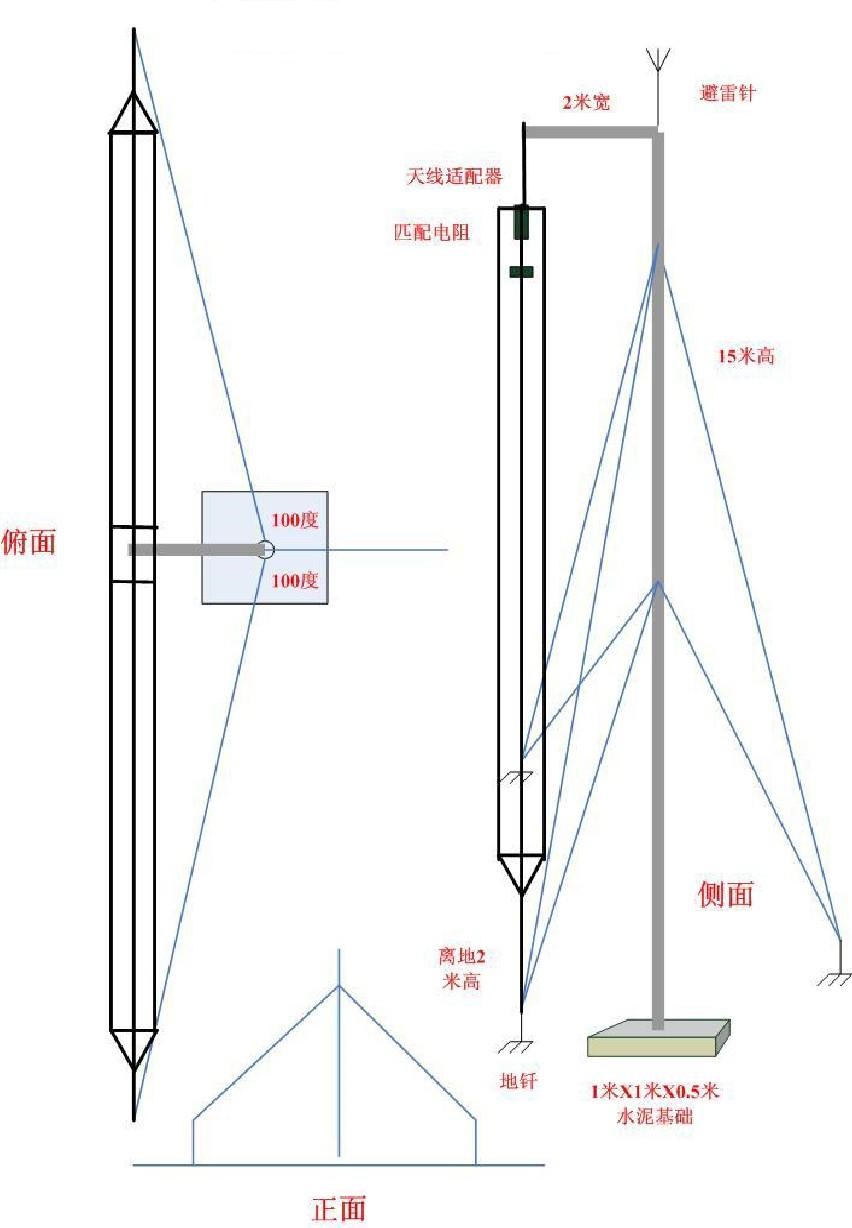

倒“V”架设基站全向通信

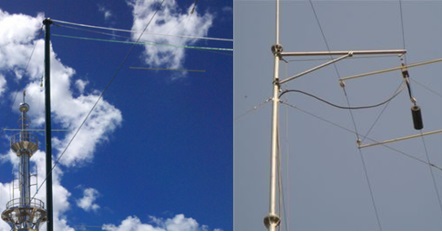

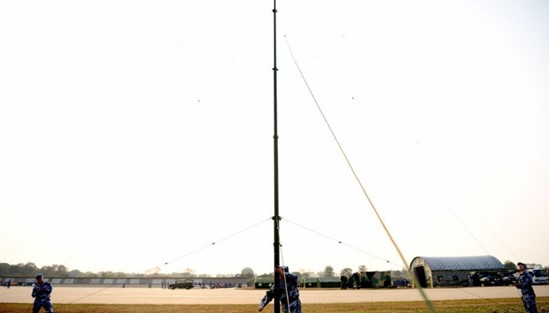

施工图片


注意:文中部分图片引用自网络优化修剪,若有异议,介意,请告知我们删除之。
